本产品是一款用于电动车、混合动力汽车市场的塑胶外壳高压互锁连接器，主要应用在PDU、空调、PTC、DC/DC、油泵、汽泵、除霜、慢充等设备上。

该产品为塑胶高压连接器，体积小，结构紧凑，两级解锁。可接多种电缆，有多种防误插键位，带高压互锁，有防手指触电设计，360°屏蔽。

1、电气特性

■ 额定电压：800V DC

■ 额定电流(工作环境温度30℃)：

                         20A (适配电缆:2.5mm²)

         25A(适配电缆:4mm²)

                         40A(适配电缆:6mm²)

■ 绝缘电阻：≥2000MΩ(常态)

■ 耐 压：2750V AC

2、其他参数

■防护等级：IP67

■环境温度：-40℃～+125℃

■连接器芯数：两芯、三芯

■配线规格：2.5～6mm²电缆

■机械寿命：≥200次

3、材料及表面处理

■壳体材料：尼龙(PA66/PBT)

■阻燃等级：UL94 V-0

■插针及插孔材料：黄铜

■表面处理：镀银/镀镍

■密封体：硅橡胶

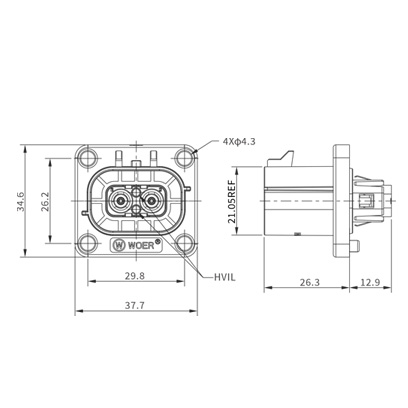

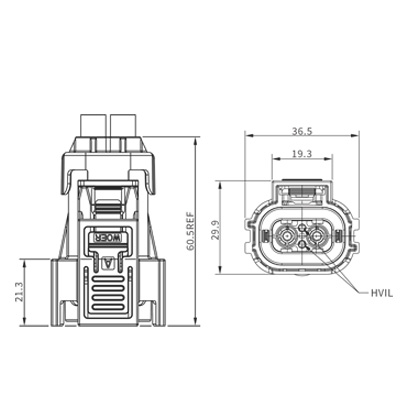

HV280两芯

说明：“*”代表键位，有A、B、D三种键位选择。

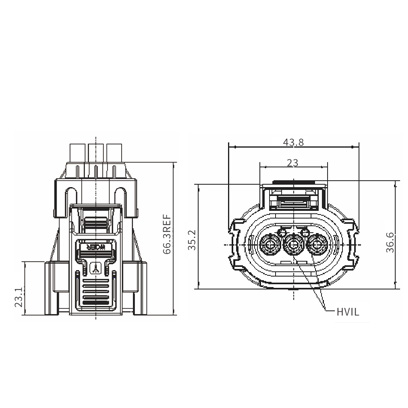

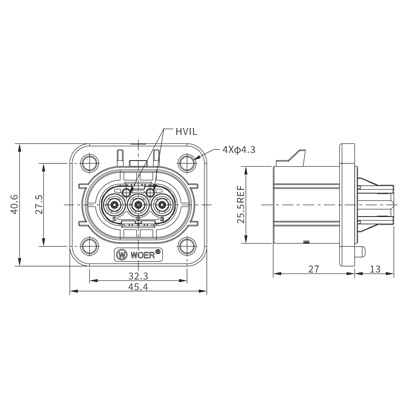

HV280三芯

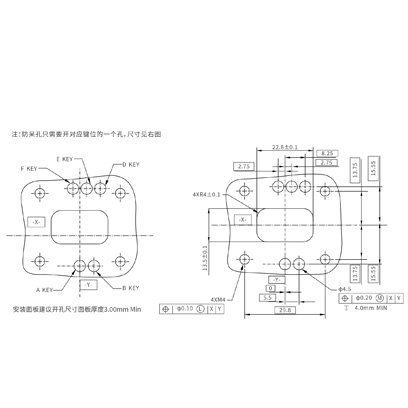

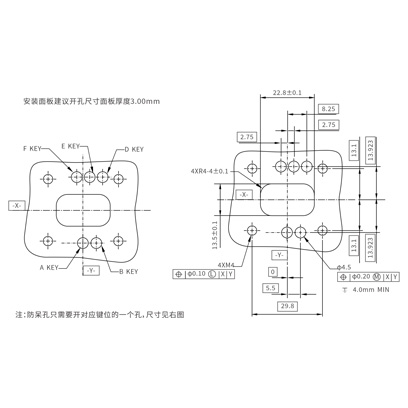

HV280选型说明
