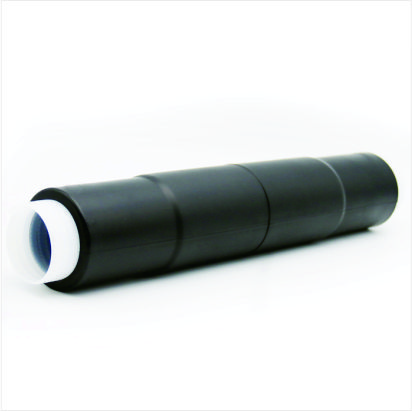

10KV冷缩中间接头

应用领域：

中间接头采用三层防水密封工艺，保证优良的密封防潮性能。

下载手册

产品描述

产品描述产品参数产品选型

产品描述

全冷缩技术：无需动火及特殊工具，也无逐渐套入的麻烦，只需轻轻抽取芯绳，就会依靠自身的弹性回缩，从而紧紧贴附在电缆上，完成安装。

绝缘可靠：采用进口液体硅橡胶，确保优良的绝缘性和高恢复弹性，安装后始终对电缆本体提供恒定持久的径向压力，局部放电量小，与电缆本体“同呼吸”。

密封性好：中间接头采用三层防水密封工艺，优良的密封性和憎水性，保证附件优良的弹性密封防潮性能。

安装简便：安装简单，操作的技术依赖性低，电缆预处理时，开剥距离短，安装空间需要较小。接地采用恒力弹簧工艺，无需焊接或铜扎线，更加快捷可靠。

运用广泛：抗污秽、耐老化、憎水性好、耐腐蚀及抗紫外线，保证长期使用性能稳定。具有优越的耐寒性能，特别适用于高海拔地区、寒冷地区、潮湿地区、盐雾地区及重污染地区。

0.6/1kV中间接头试验项目

序号	项目	参数
1	型号	0.6/1kVWLT
2	标称电压(kV)	0.6/1
3	允许最高持续运行电压(kV)	1.2
4	正常运行温度(℃)	90
5	短路时温度(℃)	250
6	传输容量	与电缆一致
7	短路容量	与电缆一致

8.7/15kV中间接头试验项目

中间接头检测项目及其标准要求
5min工频耐压实验	39kV，未闪络，未击穿
室温下局部放电试验	15kV下，放电量不大于10pC
恒压负荷循环电压试验（空气中）	23kV，导体加热至（95-100）℃，每一循环为8h，其中加热5h，冷却3h，共60次循环。
高温下局部放电试验	导体加热至95-100℃，15kV下，放电量不大于10pC
恒压负荷循环电压试验（水中）	23kV，导体加热至（95-100）℃，每一循环为8h，其中加热5h，冷却3h,共30次循环。
雷电冲击电压试验	95kV，正负极性各10次，未闪络，未击穿
15min交流耐压试验	23kV，未闪络，未击穿

12/20kV中间接头试验项目

试验项目	标准要求
1min户外终端淋雨工频电压试验	48kV，未闪络，未击穿
5min工频耐压试验	54kV，未闪络，未击穿
局部放电试验	20kV下放电量不大于10pC
恒压负荷循环电压试验（空气中）	30kV，导体加热至（95-100）℃，每一循环为8h，其中加热5h，冷却3h，共60次循环
雷电冲击电压试验	125kV，正负极性各10次，未闪络，未击穿
15min交流耐压试验	30kV，未闪络，未击穿

26/35kV中间接头试验项目

试验项目	标准要求
1min户外终端淋雨工频电压试验	104kV，未闪络，未击穿
5min工频耐压试验	117kV，未闪络，未击穿
局部放电试验	45kV下放电量不大于10pC
恒压负荷循环电压试验（空气中）	65kV，导体加热至（95-100）℃，每一循环为8h，其中加热5h，冷却3h，共60次循环
雷电冲击电压试验	200kV，正负极性各10次，未闪络，未击穿
15min交流耐压试验	65kV，未闪络，未击穿

1kV产品选型表

产品名称	规格型号	适用电缆截面
冷缩单芯中间接头	0.6/1kVWLJ-1/1	25-50mm²
	0.6/1kVWLJ-1/2	70-120mm²
	0.6/1kVWLJ-1/3	150-240mm²
	0.6/1kVWLJ-1/4	300-400mm²
冷缩三芯中间接头	0.6/1kVWLJ-3/1	25-50mm²
	0.6/1kVWLJ-3/2	70-120mm²
	0.6/1kVWLJ-3/3	150-240mm²
	0.6/1kVWLJ-3/4	300-400mm²
冷缩四芯中间接头	0.6/1kVWLJ-4/1	25-50mm²
	0.6/1kVWLJ-4/2	70-120mm²
	0.6/1kVWLJ-4/3	150-240mm²
	0.6/1kVWLJ-4/4	300-400mm²
冷缩五芯中间接头	0.6/1kVWLJ-5/1	25-50mm²
	0.6/1kVWLJ-5/2	70-120mm²
	0.6/1kVWLJ-5/3	150-240mm²
	0.6/1kVWLJ-5/4	300-400mm²

10kV产品选型表

电压等级

线芯数量

电缆截面/mm2

绝缘外径/mm

产品代码

8.7/15(17.5)kV

1, 3

25-50

70-120

150-240

300-400

500-630

16-19.5

19-24.5

23.5-30

30.5-35

37-42.3

8.7/15kVWLJ-1/1(3/1)

8.7/15kVWLJ-1/2(3/2)

8.7/15kVWLJ-1/3(3/3)

8.7/15kVWLJ-1/4(3/4)

8.7/15kVWLJ-1/5(3/5)

6/10(12)kV

1, 3

50-70

95-150

185-300

400-500

630

16-19.5

19-24.5

23.5-30

30.5-35

37-42.3

6/10kVWLJ-1/1(3/1)

6/10kVWLJ-1/2(3/2)

6/10kVWLJ-1/3(3/3)

6/10kVWLJ-1/4(3/4)

20kV产品选型表

电压等级

线芯数量

电缆截面/mm2

绝缘外径/mm

产品代码

12/20(24)kV

1, 3

25-50

70-120

150-240

300-400

500-630

18-21.5

21-26.5

25.5-32

32.5-37

39-44.3

12/20kVWLJ-1/1(3/1)

12/20kVWLJ-1/2(3/2)

12/20kVWLJ-1/3(3/3)

12/20kVWLJ-1/4(3/4)

12/20kVWLJ-1/5(3/5)

35kV产品选型表

电压等级

线芯数量

电缆截面/mm2

绝缘外径/mm

产品代码

20.8/36(42)kV

or 26/35(40.5)

1, 3

50-95

120-240

300-400

500-630

28.5-35

35.5-42

42.5-48

48.5-56

26/35kVWLN-1/1(3/1)

26/35kVWLN-1/2(3/2)

26/35kVWLN-1/3(3/3)

26/35kVWLN-1/4(3/4)
