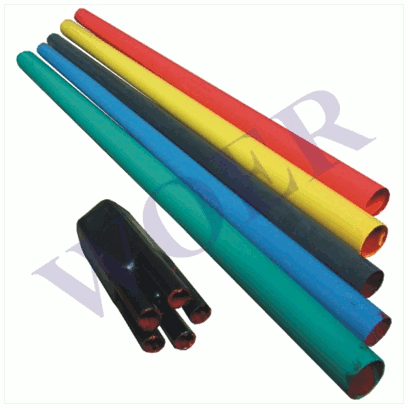

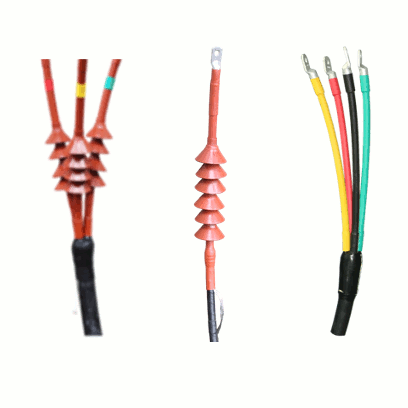

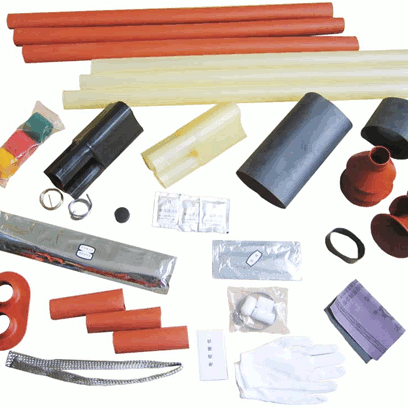

热缩电缆终端

应用领域：

广泛应用于0.6-35kV电力电缆输配电网络基础建设中。

下载手册

产品描述

产品描述产品参数产品选型

1、符合环保要求。

2、以绝缘性能优异的聚烯烃为基材，经辐照交联改性后产品具有优良的抗爬电、耐电痕、耐老化性能和较好的应力均化性能。

3、产品安装时需在加热状态下进行。

产品特点：

1、将电缆接头处完全恢复原电缆本体结构，接头处的导体、内半导电层、主绝缘和外半导电层、完全按照电缆的原始结构恢复其本体，使电缆接头与完整的电缆结构等效匹配。
2、无活动界面的电缆熔融结合体，消除界面，有效避免电缆绝缘与接头绝缘产生气隙而导致的电气隐患。
3、与电缆各层的材料相同，且结构与电缆本体构成一致的同心圆柱体结构，电场分布更均化。
根据电压等级的不同，分为8.7/15kV、12/20kV、18/20（30）kV、26/35kV等电压等级产品。

产品电气性能满足IEC60502、 GB/T12706.4标准要求。

主要电气参数：

测试项目	标准要求及检测结果
测试项目	8.7/15kV	12/20 kV	18/30 kV	26/35 kV
5min工频耐压试验	39kV	54kV	81kV	117kV
5min工频耐压试验	未击穿、未闪络
局部放电试验	15 kV	20 kV	30 kV	45 kV
局部放电试验	无可检测放电
空气中负荷循环试验	22 kV	30 kV	45 kV	65 kV
空气中负荷循环试验	导体加热至温度95℃～100℃，共经受60个循环，未击穿、未闪络
冲击电压试验	95 kV	125 kV	170 kV	200 kV
冲击电压试验	正负极性各10次，未击穿、未闪络
户外终端盐雾试验	11 kV，1000h	15kV，1000h	22.5kV，1000h	32.5kV，1000h
户外终端盐雾试验	未击穿、未闪络,无电蚀和机械损伤
户内终端潮湿试验	11 kV，300h	15kV，300h	22.5kV，300h	32.5kV，300h
户内终端潮湿试验	未击穿、未闪络,无电蚀和机械损伤
正运行时最高允许温度	90℃	90℃	90℃	90℃
短路时最高允许温度	250℃	250℃	250℃	250℃

0.6/1kV产品主要电气参数：

试验项目	标准要求	实验结果	结论
1min工频耐压试验	4kV不闪络、不击穿	4kV/1min，未闪络，未击穿	通过
负荷循环试验（三次循环）	5h加热、3h冷却、加热时导体温度75℃	由以下评定	通过
4h工频耐压试验	2.4kV不闪络、不击穿	2.4kV/4h，未闪络、未击穿	通过

0.6～35kV热缩终端产品选型表：

电压等级	线芯数量	电缆截面/mm2	户内终端产品代码	户外终端产品代码
26/35kV	3,1	25-50 70-120 150-240 300-400 500-630	26/35kVRSNY-3/1(1/1) 26/35kVRSNY-3/2(1/2) 26/35kVRSNY-3/3(1/3) 26/35kVRSNY-3/4(1/4) 26/35kVRSNY-3/5(1/5)	26/35kVRSWY-3/1(1/1) 26/35kVRSWY-3/2(1/2) 26/35kVRSWY-3/3(1/3) 26/35kVRSWY-3/4(1/4) 26/35kVRSWY-3/5(1/5)
18/20（30）kV	3,1	25-50 70-120 150-240 300-400 500-630	18/20（30）VRSNY-3/1(1/1) 18/20（30）VRSNY-3/2(1/2) 18/20（30）VRSNY-3/3(1/3) 18/20（30）VRSNY-3/4(1/4) 18/20（30）VRSNY-3/5(1/5)	18/20（30）VRSWY-3/1(1/1) 18/20（30）VRSWY-3/2(1/2) 18/20（30）VRSWY-3/3(1/3) 18/20（30）VRSWY-3/4(1/4) 18/20（30）VRSWY-3/5(1/5)
12/20kV	3,1	25-50 70-120 150-240 300-400 500-630	12/20kVRSNY-3/1(1/1) 12/20kVRSNY-3/2(1/2) 12/20kVRSNY-3/3(1/3) 12/20kVRSNY-3/4(1/4) 12/20kVRSNY-3/5(1/5)	12/20kVRSWY-3/1(1/1) 12/20kVRSWY-3/2(1/2) 12/20kVRSWY-3/3(1/3) 12/20kVRSWY-3/4(1/4) 12/20kVRSWY-3/5(1/5)

0.6/1kV热缩终端产品选型表：

产品名称	规格型号	适用电缆截面
热缩单芯终端	0.6/1kVRST-1/（-1）	4-6mm2
	0.6/1kVRST-1/0	10-16mm2
	0.6/1kVRST-1/1	25-50mm2
	0.6/1kVRST-1/2	70-120mm2
	0.6/1kVRST-1/3	150-240mm2
	0.6/1kVRST-1/4	300-400mm2
热缩二芯终端	0.6/1kVRST-2/（-1）	4-6mm2
	0.6/1kVRST-2/0	10-16mm2
	0.6/1kVRST-2/1	25-50mm2
	0.6/1kVRST-2/2	70-120mm2
	0.6/1kVRST-2/3	150-240mm2
	0.6/1kVRST-2/4	300-400mm2
热缩三芯终端	0.6/1kVRST-3/（-1）	4-6mm2
	0.6/1kVRST-3/0	10-16mm2
	0.6/1kVRST-3/1	25-50mm2
	0.6/1kVRST-3/2	70-120mm2
	0.6/1kVRST-3/3	150-240mm2
	0.6/1kVRST-3/4	300-400mm2
热缩四芯终端	0.6/1kVRST-4/（-1）	4-6mm2
	0.6/1kVRST-4/0	10-16mm2
	0.6/1kVRST-4/1	25-50mm2
	0.6/1kVRST-4/2	70-120mm2
	0.6/1kVRST-4/3	150-240mm2
	0.6/1kVRST-4/4	300-400mm2
热缩五芯终端	0.6/1kVRST-5/（-1）	4-6mm2
	0.6/1kVRST-5/0	10-16mm2
	0.6/1kVRST-5/1	25-50mm2
	0.6/1kVRST-5/2	70-120mm2
	0.6/1kVRST-5/3	150-240mm2
	0.6/1kVRST-5/4	300-400mm2
